AutoCAD AI

Инструмент, который создаёт чертежи высокой сложности по одному текстовому промту. Идея — убрать ручную трассировку: пользователь описывает деталь словами, система выдаёт готовый сложный чертёж.

AIAutoCADPrompt-to-CAD Генерация чертежейАвтоматизация

Закрытая разработка — общий разбор

Примеры чертежей

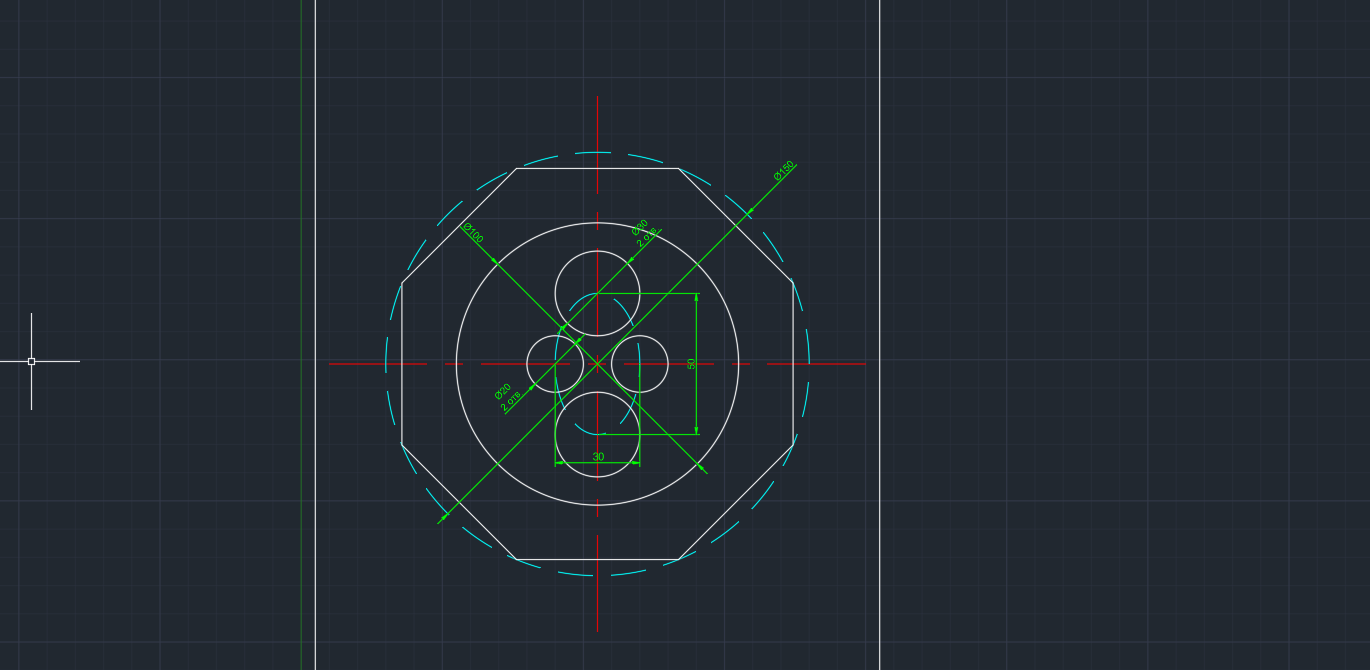

AutoCAD AI — прокладка с отверстиями — Прокладка с отверстиями и резьбой (Garnitura)

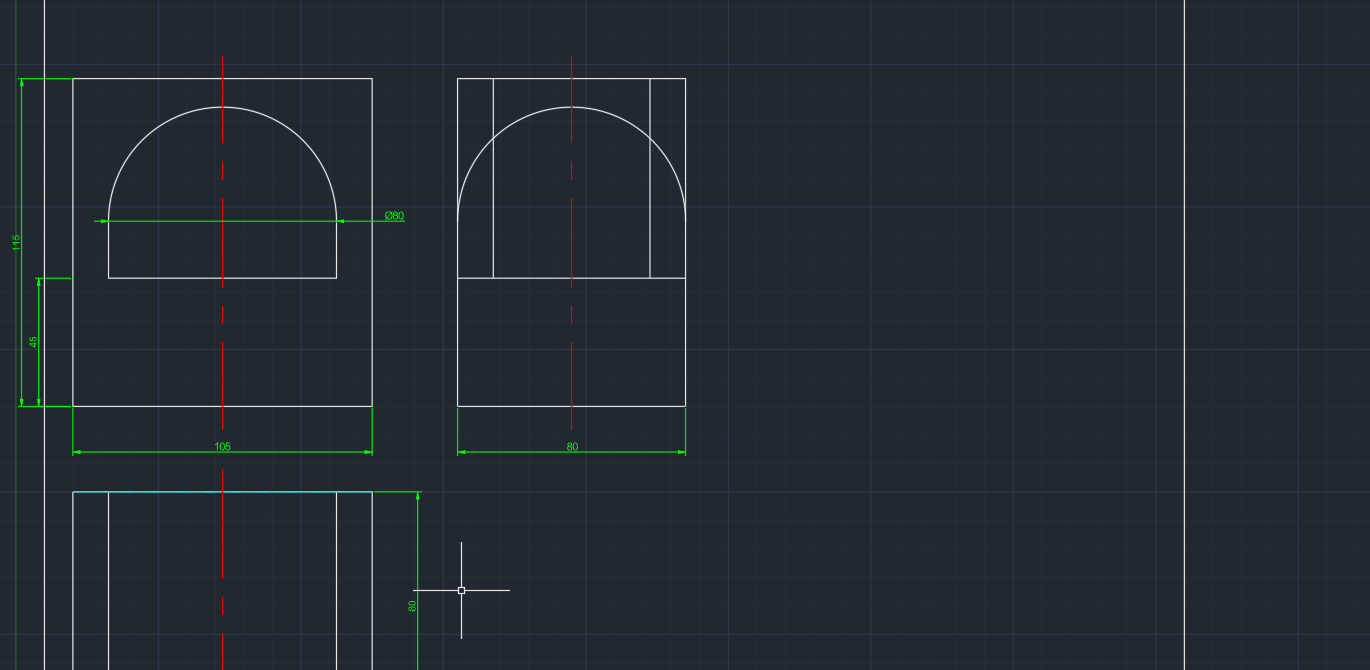

AutoCAD AI — виды детали — Виды детали с размерами (Vederi)

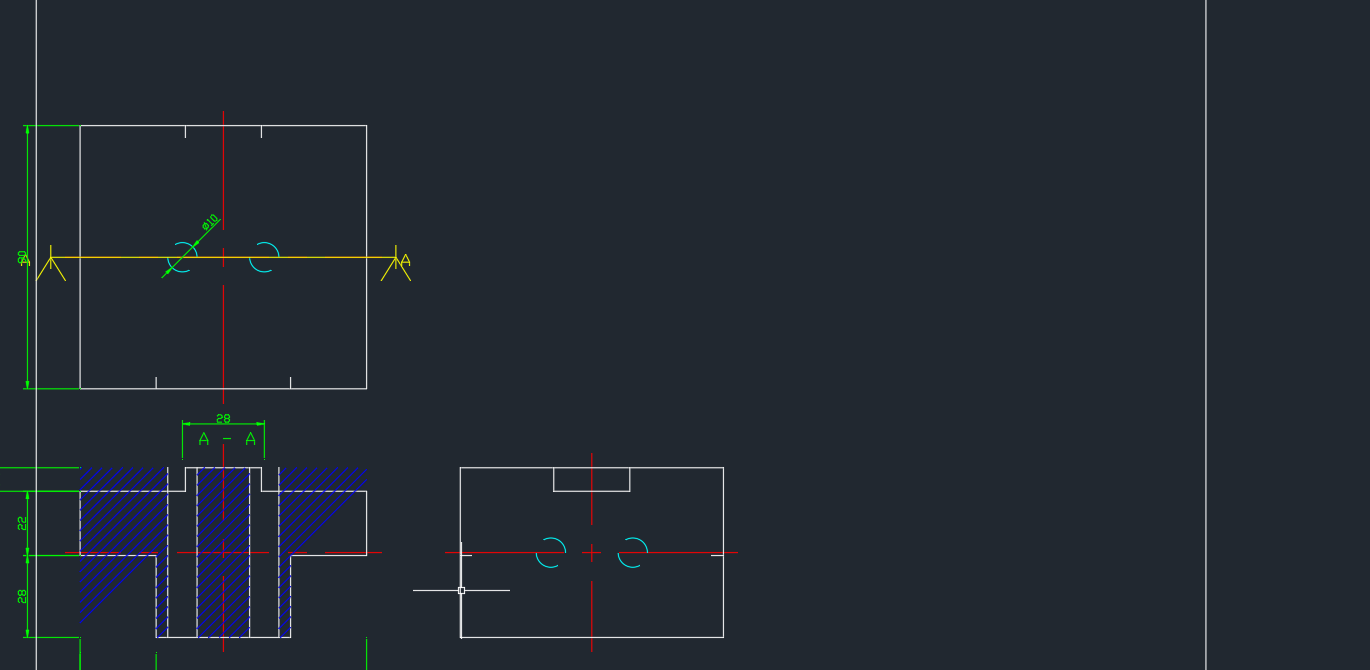

AutoCAD AI — сечение со штриховкой — Сечение со штриховкой A–A (Secțiuni)

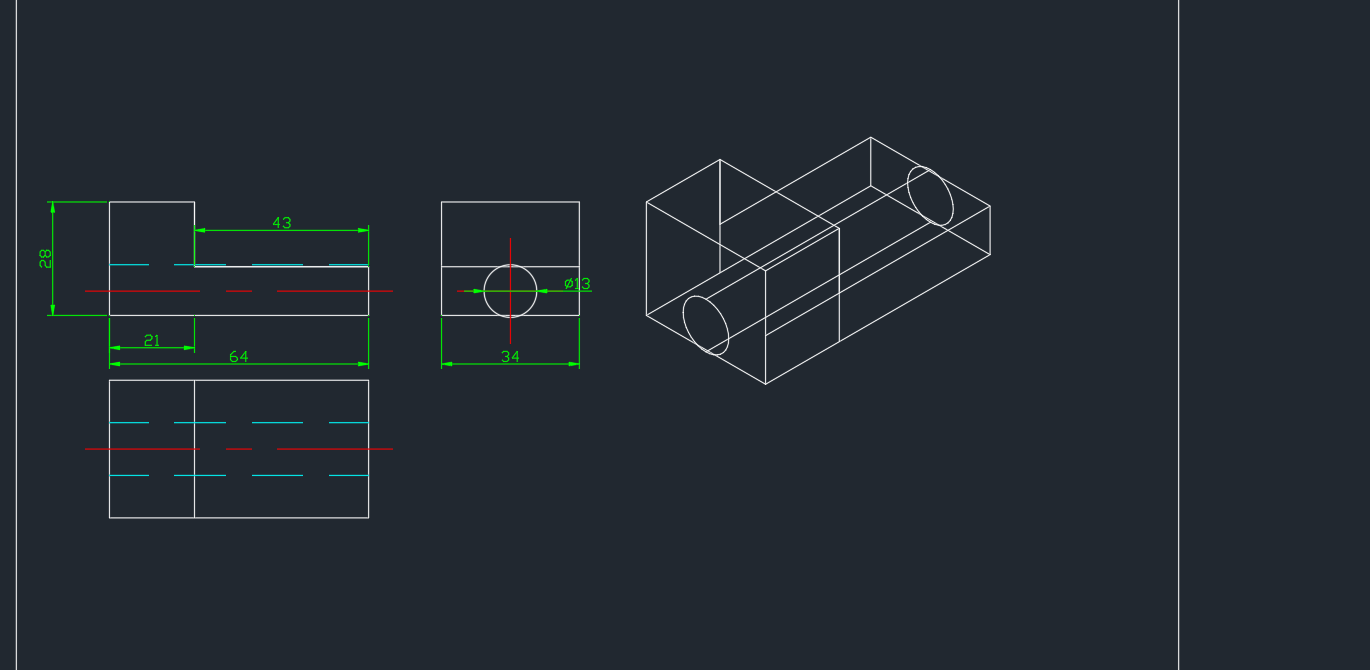

AutoCAD AI — виды и изометрия — Ортогональные виды + изометрическая проекция (Izometrie)

Разные типы инженерных чертежей, построенные автоматически в AutoCAD: прокладки, виды, сечения со штриховкой и изометрия.

О проекте

AutoCAD AI превращает текстовое задание в готовый инженерный чертёж без ручного построения. Под капотом — Python, который по описанию рассчитывает геометрию и строит чертёж прямо в AutoCAD через COM-автоматизацию, а на выходе отдаёт нативные DWG / DXF. Уже отрисовывает реальные учебно-инженерные задачи: прокладки, сопряжения, виды и сечения — с осевыми, размерами и отверстиями. Проект закрытый; ниже — разбор по фактам без внутренних деталей.

Что умеет

Чертёж из задания

По текстовому описанию/спецификации строит весь чертёж целиком, а не отдельные примитивы. Параметрические варианты (var1, variant17…).

Python + AutoCAD (COM)

Скрипт подключается к AutoCAD через COM-автоматизацию и рисует геометрию программно — без кликов мышью.

По-инженерному правильно

Осевые линии, простановка размеров, шаблоны отверстий, штриховка сечений — как в нормальном чертеже, а не «линии на глаз».

Типы чертежей

Прокладки (Garnitura), сопряжения (Racordări), виды (Vederi), сечения (Secțiuni). Вывод в DWG/DXF + PNG-превью.
