Примеры: фото → чертёж

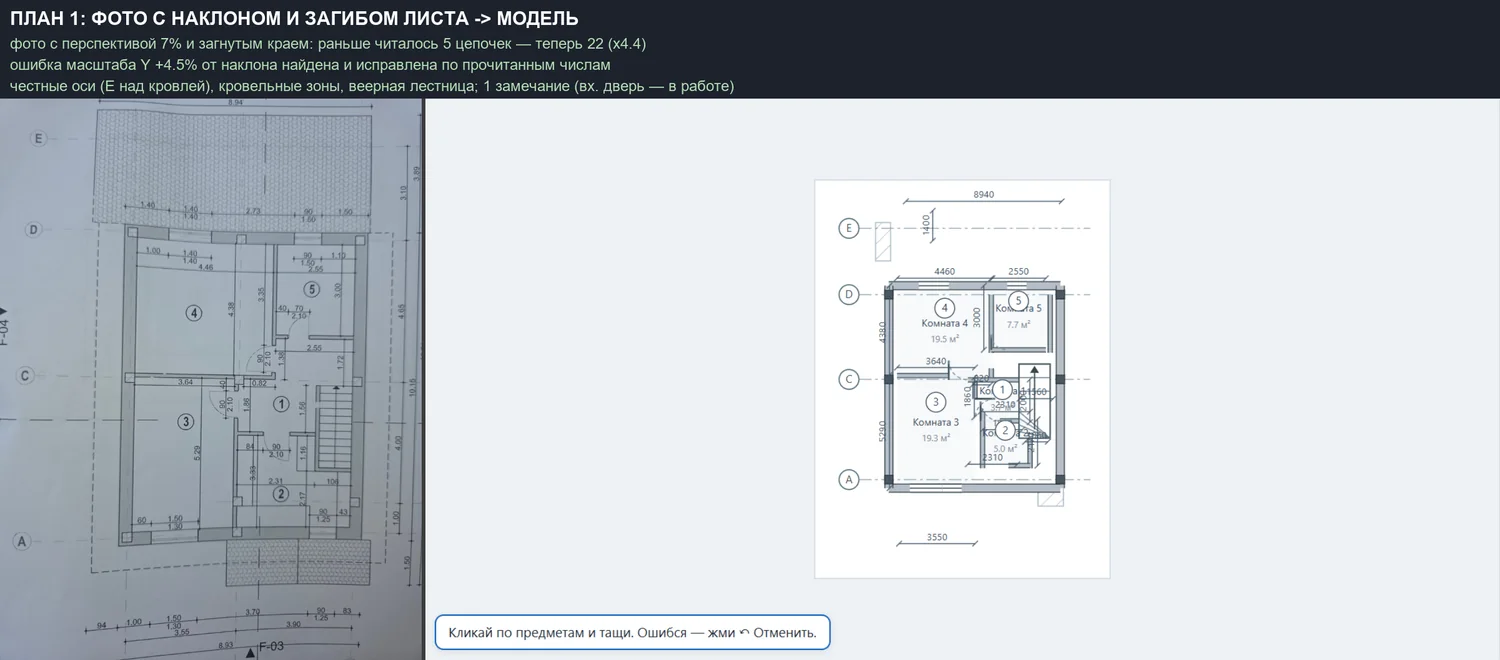

Реальные планы этажей: из кривого снимка — чистая редактируемая геометрия в CAD.
Оцифровка чертежей: из обычной фотографии плана этажа собирает редактируемый векторный чертёж (DXF). Убирает ручную перерисовку — фото на входе, чистый CAD на выходе. Отдельный продукт, не связанный с генерацией по промту.

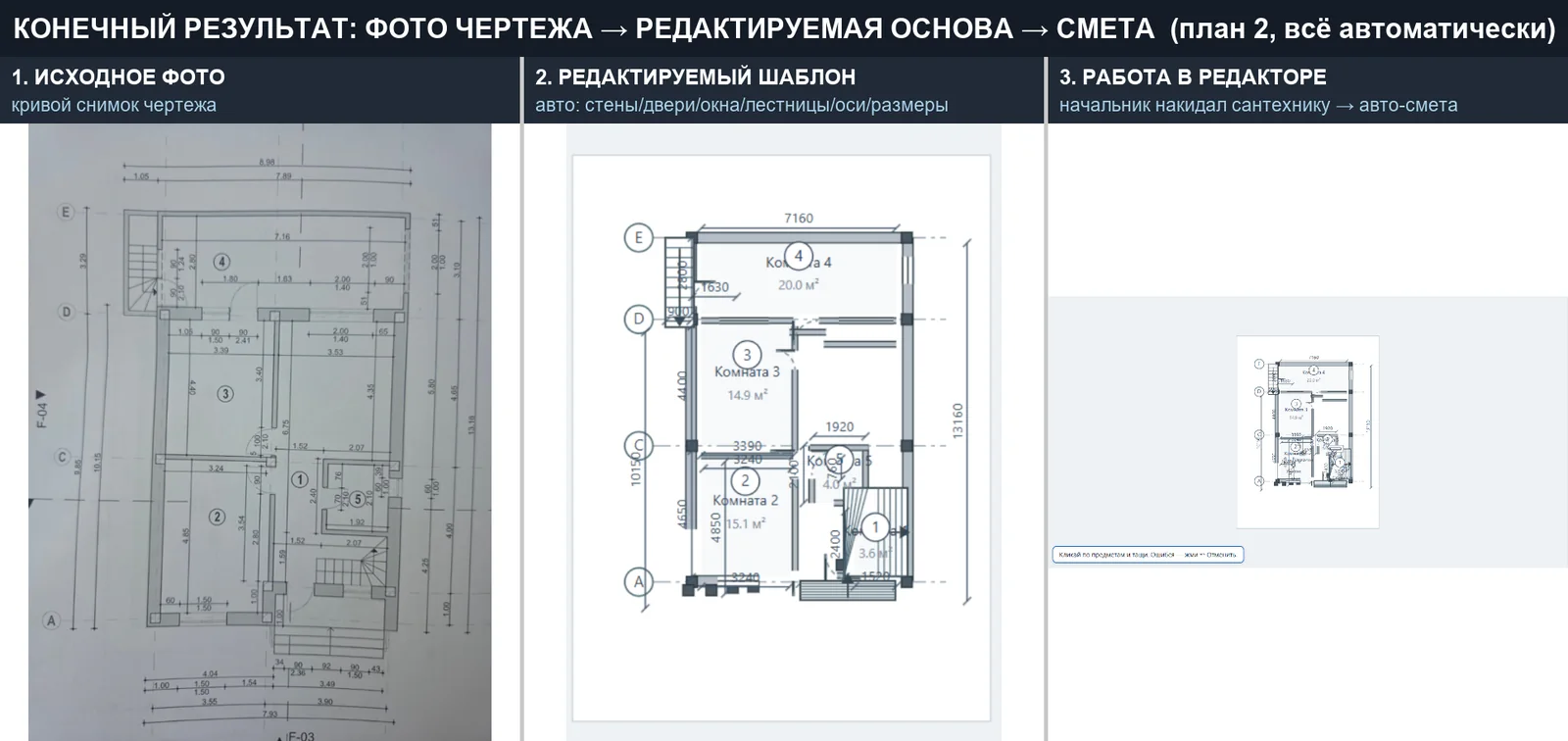

Инструмент превращает фотографию плана в чистый векторный чертёж. Пайплайн исправляет перспективу по точкам схода, спрямляет и сваривает стены (орто-снап, кластеризация, сшивка узлов) и выдаёт DXF, который открывается в любом CAD. Отдельно — редактор планов для доводки результата и AI-считывание размеров прямо с фото. Это не генерация по промту (как AutoCAD AI), а обратная задача — оцифровка существующих чертежей. Проект закрытый; ниже — разбор по фактам.
Из снимка плана собирает линии стен и контуры в DXF — без ручной обводки поверх фото.
Убирает перспективу по точкам схода, ставит стены под прямые углы, сваривает узлы — на выходе аккуратная геометрия, а не «кривой скан».
Локальный UI: загрузка фото, просмотр результата, ручная калибровка масштаба и доводка перед экспортом.
Модель зрения читает проставленные на фото размеры и подставляет их в чертёж — меньше ручного ввода.
